| Markenbezeichnung: | AWX |
| MOQ: | 10pcs |
| Preis: | 0.1-0.4usd |
| Verpackungsdetails: | carton |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, T/T, Western Union, MoneyGram |
Ein Winkellager ist eine Art Lager, das angepasst werden kann, um in eine Reihe von Größen, von 30 mm bis 150 mm, zu passen.und kommt in verschiedenen Graden, einschließlich p5, p4, p2 und p0.
Ein Winkellager besteht aus verschiedenen Materialien wie Nylon, Messing, gestempeltem Stahl oder Bakelit. Zusätzlich kann das Modell des Winkellagers aus C, A oder B gewählt werden.
Das Winkellager ist geeignet, um eine große einseitige axiale Belastung zu tragen.Die Kontaktwinkel sind in 15° eingeteilt.Die Belastungskapazität steigt mit dem Kontaktwinkel.
Das Winkellager kann aus Stahl, Messing oder einem technischen Kunststoff bestehen.mit einer Breite von mehr als 20 mm,.
Zu den Winkelkontaktlagern gehören kombinierte Winkelkontaktkugellager, Doppelreihe-Winkelkontaktkugellager und Vierpunktskontaktkugellager.mit einer Breite von mehr als 20 mm,, elektromechanische Geräte, Schweißmaschinen und andere mechanische Geräte.
Parameter des Lagers
| Lagerart | Grenzdimensionen | Grundlastbewertung | Beschränkung der Geschwindigkeit | |||||
| d | D | W | Die | - Ich weiß. | Fett | Erdöl | Gewicht | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (in kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000 AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| Lagerart | Grenzdimensionen | Grundlastbewertung | Beschränkung der Geschwindigkeit | |||||
| d | D | W | Die | - Ich weiß. | Fett | Erdöl | Gewicht | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (in kg) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
1.Winkelkontaktkonstruktion:
Der Kontaktwinkel zwischen den Kugeln und der Strecke ermöglicht den effektiven Umgang mit sowohl radialen als auch axialen Kräften, wodurch sie für Hochgeschwindigkeitsbetriebe geeignet sind.
2.Große Tragfähigkeit:
Das Winkel-Kontakt-Kugellager kann im Vergleich zu Standard-Tiefenrillenlagern schwerere Lasten tragen, was die Leistung in anspruchsvollen Umgebungen verbessert.
3.Vielseitige Anwendungen:
Winkelkontakt Kugellager Häufig in Maschinen, Automobilkomponenten, Luftfahrt und Präzisionsgeräten wie Spindeln, Getriebe und Turbinengeneratoren verwendet.
4.Material und Bauqualität:
Winkelkontaktkugellager aus hochwertigem Stahl oder Keramikmaterial bieten eine überlegene Verschleißfestigkeit, Haltbarkeit und5.Leistung.
Winkelkontaktkugellager mit verschiedenen Schmierstoffen (Fett oder Öl) zur optimalen Reibungsreduzierung und thermischen Leistung.
6.Käfigentwurf:
Das Winkelkontaktkugellager verfügt über verschiedene Käfigdesigns (Metall oder Nylon), die einen reibungslosen Betrieb, reduzierte Reibung und geringere Lärmpegel erleichtern.
7.Kontaktwinkel:
Winkelkontakt Kugellager Erhältlich in verschiedenen Kontaktwinkeln (15°, 25°, 40°), die eine Anpassung an spezifische Lastmerkmale und Betriebsbedingungen ermöglichen.
8- Versiegelungsmöglichkeiten:
Mit verschiedenen Dichtungsarten (offene, abgeschirmte oder versiegelte) zum Schutz vor Verunreinigungen und zur Verlängerung der Lebensdauer des Lagers.
Maschinengeschirrspindeln:
Wird in CNC-Maschinen, Drehmaschinen und Fräsmaschinen verwendet, da sie hohe Geschwindigkeiten und hohe axiale Belastungen bei gleichzeitiger Präzision bewältigen können.
Elektromotoren:
Verwendung in Anwendungen, bei denen der Platz begrenzt ist und eine axiale Lastkapazität erforderlich ist, z. B. bei Servomotoren und Hochgeschwindigkeitsmotoren.
Ausrüstung:
Verwendet in Getriebesystemen, bei denen sie sowohl radiale als auch axiale Belastungen tragen können, um einen reibungslosen Betrieb zu gewährleisten und den Verschleiß zu reduzieren.
Robotik:
Wir finden sie in Robotergelenken und -armen, die Präzision und die Fähigkeit erfordern, hohe dynamische Belastungen aus verschiedenen Bewegungen zu bewältigen.
Maschinen und Apparate für die Herstellung von elektrischen Geräten:
Wird in Öl- und Gasindustrie, chemischer Verarbeitung und anderen Industriezweigen eingesetzt, in denen Pumpen sowohl mit Radial- als auch mit Achsenkräften umgehen müssen.
Anwendungen im Automobilbereich:
Sie finden sich in Servolenkungssystemen, Getriebe und Radnaben, wo sie axiale Belastungen unterstützen und eine Rolle bei der Steuergenauigkeit spielen.
Luft- und Raumfahrt
Verwendet in Flugzeugmotoren und Fahrwerk, wo Zuverlässigkeit und die Fähigkeit, dynamische Belastungen zu bewältigen, von entscheidender Bedeutung sind.
Medizinische Geräte:
Häufig in Bildgebungsgeräten und chirurgischen Werkzeugen, bei denen Präzision und Lastkapazität erforderlich sind.
Druckmaschinen:
Sie wird in Offset-, Digital- und Flexographie-Druckmaschinen eingesetzt, wo Belastungsbehandlung und Präzision der Schlüssel zur Druckqualität sind.
Fahrradräder:
Verwendet in Hochleistungsrad-Knotenpunkten, insbesondere in Rennrädern, um Leistung und Handling unter Last zu optimieren.
Anwendungsbedarf
Leistungsgrenzen:Bei der Auswahl eines Winkelkontaktkugellagers sollten die Belastungswerte sowohl für radiale als auch für axiale Belastungen berücksichtigt werden, die häufig im Lagerkatalog angegeben werden.
Aufstellung der Lager:Sie können in Paaren oder in Kombinationen angeordnet werden, um unterschiedliche Belastungsbedingungen, wie z. B. Gesichtszusammen oder Rücken-zu-Rücken, zu bewältigen.
Vorladung:Durch die richtige Vorbelastung können Leistung und Stabilität verbessert, Vibrationen minimiert und die Genauigkeit verbessert werden.

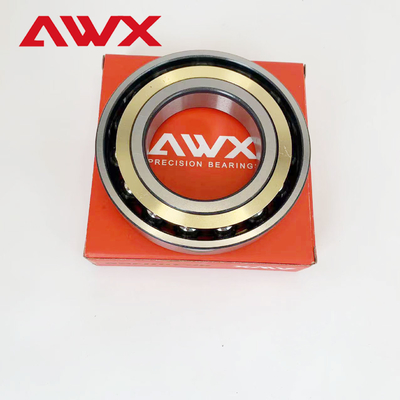

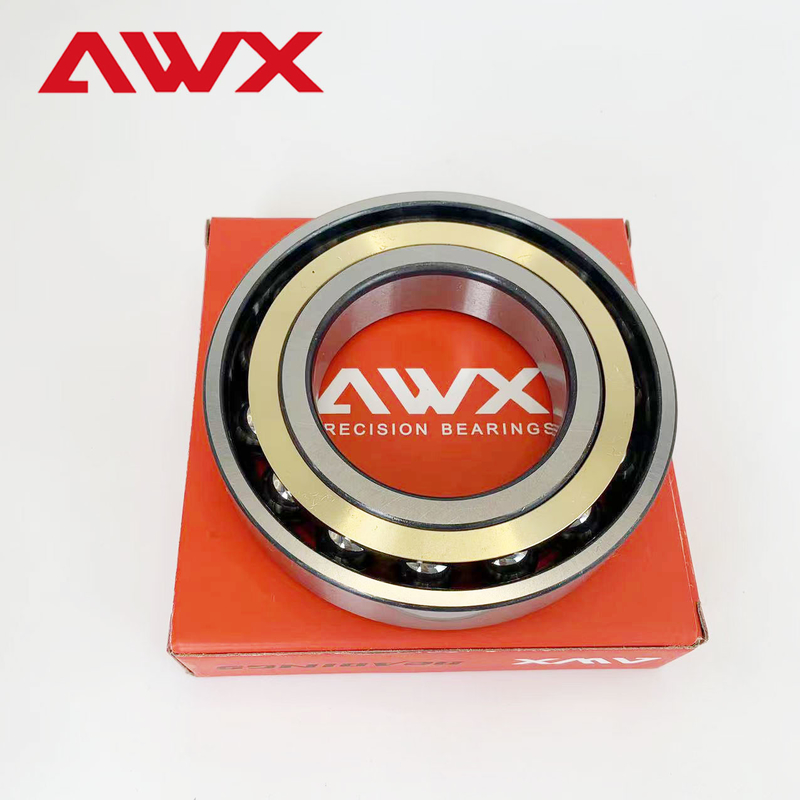

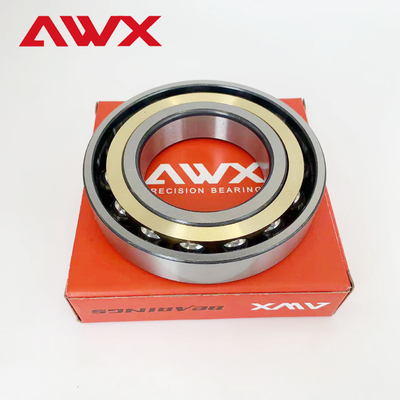

Das Winkelkontaktkugellager wird in einem robusten Karton verpackt, um Schäden während des Transports zu vermeiden.Das Lager wird in ein Schutzmaterial eingewickelt und in die Mitte der Box mit zusätzlicher Polsterung gelegt, um sicherzustellen, dass es an Ort und Stelle bleibt und sich während des Versands nicht bewegtDie Box wird mit hochwertigem Klebeband versiegelt, um Manipulation zu verhindern.
Versand:
Die Versandkosten hängen vom Ziel und dem Gewicht des Pakets ab.Die geschätzte Lieferzeit wird zum Zeitpunkt des Kaufs angegeben.Sobald das Paket versendet ist, erhält der Kunde eine Tracking-Nummer, um den Fortschritt der Sendung zu überwachen.
F: Wie ist Ihr Kundendienst und Ihre Garantie?
A: Wir verpflichten uns, folgende Verantwortung zu übernehmen, wenn fehlerhafte Produkte gefunden werden:
1Ersatzwaren werden mit Ihrer nächsten Bestellung versendet.
2- Rückerstattung für fehlerhafte Produkte, wenn Kunden dies verlangen.
F: Akzeptieren Sie ODM- und OEM-Bestellungen?
A: Ja, wir bieten ODM&OEM-Dienstleistungen für weltweite Kunden, wir passen auch OEM-Boxen und Verpackungen nach Ihren Anforderungen an.
F: Was ist die MOQ?
A: MOQ beträgt 10 Stück für standardisierte Produkte; für kundenspezifische Produkte sollte die MOQ im Voraus ausgehandelt werden.
F: Wie lange dauert die Lieferzeit?
A: Die Vorlaufzeit für Musterbestellungen beträgt 3-5 Tage, für Großbestellungen 5-15 Tage.
F: Bieten Sie kostenlose Proben an?
A: Ja, wir bieten kostenlose Proben für Händler und Großhändler an, allerdings müssen die Kunden die Fracht tragen.
F: Wie kann ich bestellen?
A: 1. Mailen Sie uns das Modell, die Marke und die Menge, die Versandart der Lager und wir werden Ihnen unseren besten Preis angeben;
2- Proforma-Rechnung erstellt und Ihnen als der von beiden Parteien vereinbarten Preis gesendet;
3- Kaution Bezahlung nach Bestätigung des PI und wir arrangieren die Produktion;
4- Ausgleich vor der Verladung oder nach Abschrift der Ladekarte.
|
| Markenbezeichnung: | AWX |
| MOQ: | 10pcs |
| Preis: | 0.1-0.4usd |
| Verpackungsdetails: | carton |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, T/T, Western Union, MoneyGram |
Ein Winkellager ist eine Art Lager, das angepasst werden kann, um in eine Reihe von Größen, von 30 mm bis 150 mm, zu passen.und kommt in verschiedenen Graden, einschließlich p5, p4, p2 und p0.
Ein Winkellager besteht aus verschiedenen Materialien wie Nylon, Messing, gestempeltem Stahl oder Bakelit. Zusätzlich kann das Modell des Winkellagers aus C, A oder B gewählt werden.
Das Winkellager ist geeignet, um eine große einseitige axiale Belastung zu tragen.Die Kontaktwinkel sind in 15° eingeteilt.Die Belastungskapazität steigt mit dem Kontaktwinkel.
Das Winkellager kann aus Stahl, Messing oder einem technischen Kunststoff bestehen.mit einer Breite von mehr als 20 mm,.
Zu den Winkelkontaktlagern gehören kombinierte Winkelkontaktkugellager, Doppelreihe-Winkelkontaktkugellager und Vierpunktskontaktkugellager.mit einer Breite von mehr als 20 mm,, elektromechanische Geräte, Schweißmaschinen und andere mechanische Geräte.
Parameter des Lagers
| Lagerart | Grenzdimensionen | Grundlastbewertung | Beschränkung der Geschwindigkeit | |||||
| d | D | W | Die | - Ich weiß. | Fett | Erdöl | Gewicht | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (in kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000 AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| Lagerart | Grenzdimensionen | Grundlastbewertung | Beschränkung der Geschwindigkeit | |||||
| d | D | W | Die | - Ich weiß. | Fett | Erdöl | Gewicht | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (in kg) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
1.Winkelkontaktkonstruktion:
Der Kontaktwinkel zwischen den Kugeln und der Strecke ermöglicht den effektiven Umgang mit sowohl radialen als auch axialen Kräften, wodurch sie für Hochgeschwindigkeitsbetriebe geeignet sind.
2.Große Tragfähigkeit:
Das Winkel-Kontakt-Kugellager kann im Vergleich zu Standard-Tiefenrillenlagern schwerere Lasten tragen, was die Leistung in anspruchsvollen Umgebungen verbessert.
3.Vielseitige Anwendungen:
Winkelkontakt Kugellager Häufig in Maschinen, Automobilkomponenten, Luftfahrt und Präzisionsgeräten wie Spindeln, Getriebe und Turbinengeneratoren verwendet.
4.Material und Bauqualität:
Winkelkontaktkugellager aus hochwertigem Stahl oder Keramikmaterial bieten eine überlegene Verschleißfestigkeit, Haltbarkeit und5.Leistung.
Winkelkontaktkugellager mit verschiedenen Schmierstoffen (Fett oder Öl) zur optimalen Reibungsreduzierung und thermischen Leistung.
6.Käfigentwurf:
Das Winkelkontaktkugellager verfügt über verschiedene Käfigdesigns (Metall oder Nylon), die einen reibungslosen Betrieb, reduzierte Reibung und geringere Lärmpegel erleichtern.
7.Kontaktwinkel:
Winkelkontakt Kugellager Erhältlich in verschiedenen Kontaktwinkeln (15°, 25°, 40°), die eine Anpassung an spezifische Lastmerkmale und Betriebsbedingungen ermöglichen.
8- Versiegelungsmöglichkeiten:
Mit verschiedenen Dichtungsarten (offene, abgeschirmte oder versiegelte) zum Schutz vor Verunreinigungen und zur Verlängerung der Lebensdauer des Lagers.
Maschinengeschirrspindeln:
Wird in CNC-Maschinen, Drehmaschinen und Fräsmaschinen verwendet, da sie hohe Geschwindigkeiten und hohe axiale Belastungen bei gleichzeitiger Präzision bewältigen können.
Elektromotoren:
Verwendung in Anwendungen, bei denen der Platz begrenzt ist und eine axiale Lastkapazität erforderlich ist, z. B. bei Servomotoren und Hochgeschwindigkeitsmotoren.
Ausrüstung:
Verwendet in Getriebesystemen, bei denen sie sowohl radiale als auch axiale Belastungen tragen können, um einen reibungslosen Betrieb zu gewährleisten und den Verschleiß zu reduzieren.
Robotik:
Wir finden sie in Robotergelenken und -armen, die Präzision und die Fähigkeit erfordern, hohe dynamische Belastungen aus verschiedenen Bewegungen zu bewältigen.
Maschinen und Apparate für die Herstellung von elektrischen Geräten:
Wird in Öl- und Gasindustrie, chemischer Verarbeitung und anderen Industriezweigen eingesetzt, in denen Pumpen sowohl mit Radial- als auch mit Achsenkräften umgehen müssen.
Anwendungen im Automobilbereich:
Sie finden sich in Servolenkungssystemen, Getriebe und Radnaben, wo sie axiale Belastungen unterstützen und eine Rolle bei der Steuergenauigkeit spielen.
Luft- und Raumfahrt
Verwendet in Flugzeugmotoren und Fahrwerk, wo Zuverlässigkeit und die Fähigkeit, dynamische Belastungen zu bewältigen, von entscheidender Bedeutung sind.
Medizinische Geräte:
Häufig in Bildgebungsgeräten und chirurgischen Werkzeugen, bei denen Präzision und Lastkapazität erforderlich sind.
Druckmaschinen:
Sie wird in Offset-, Digital- und Flexographie-Druckmaschinen eingesetzt, wo Belastungsbehandlung und Präzision der Schlüssel zur Druckqualität sind.
Fahrradräder:
Verwendet in Hochleistungsrad-Knotenpunkten, insbesondere in Rennrädern, um Leistung und Handling unter Last zu optimieren.
Anwendungsbedarf
Leistungsgrenzen:Bei der Auswahl eines Winkelkontaktkugellagers sollten die Belastungswerte sowohl für radiale als auch für axiale Belastungen berücksichtigt werden, die häufig im Lagerkatalog angegeben werden.
Aufstellung der Lager:Sie können in Paaren oder in Kombinationen angeordnet werden, um unterschiedliche Belastungsbedingungen, wie z. B. Gesichtszusammen oder Rücken-zu-Rücken, zu bewältigen.
Vorladung:Durch die richtige Vorbelastung können Leistung und Stabilität verbessert, Vibrationen minimiert und die Genauigkeit verbessert werden.
Das Winkelkontaktkugellager wird in einem robusten Karton verpackt, um Schäden während des Transports zu vermeiden.Das Lager wird in ein Schutzmaterial eingewickelt und in die Mitte der Box mit zusätzlicher Polsterung gelegt, um sicherzustellen, dass es an Ort und Stelle bleibt und sich während des Versands nicht bewegtDie Box wird mit hochwertigem Klebeband versiegelt, um Manipulation zu verhindern.
Versand:
Die Versandkosten hängen vom Ziel und dem Gewicht des Pakets ab.Die geschätzte Lieferzeit wird zum Zeitpunkt des Kaufs angegeben.Sobald das Paket versendet ist, erhält der Kunde eine Tracking-Nummer, um den Fortschritt der Sendung zu überwachen.
F: Wie ist Ihr Kundendienst und Ihre Garantie?
A: Wir verpflichten uns, folgende Verantwortung zu übernehmen, wenn fehlerhafte Produkte gefunden werden:
1Ersatzwaren werden mit Ihrer nächsten Bestellung versendet.
2- Rückerstattung für fehlerhafte Produkte, wenn Kunden dies verlangen.
F: Akzeptieren Sie ODM- und OEM-Bestellungen?
A: Ja, wir bieten ODM&OEM-Dienstleistungen für weltweite Kunden, wir passen auch OEM-Boxen und Verpackungen nach Ihren Anforderungen an.
F: Was ist die MOQ?
A: MOQ beträgt 10 Stück für standardisierte Produkte; für kundenspezifische Produkte sollte die MOQ im Voraus ausgehandelt werden.
F: Wie lange dauert die Lieferzeit?
A: Die Vorlaufzeit für Musterbestellungen beträgt 3-5 Tage, für Großbestellungen 5-15 Tage.
F: Bieten Sie kostenlose Proben an?
A: Ja, wir bieten kostenlose Proben für Händler und Großhändler an, allerdings müssen die Kunden die Fracht tragen.
F: Wie kann ich bestellen?
A: 1. Mailen Sie uns das Modell, die Marke und die Menge, die Versandart der Lager und wir werden Ihnen unseren besten Preis angeben;
2- Proforma-Rechnung erstellt und Ihnen als der von beiden Parteien vereinbarten Preis gesendet;
3- Kaution Bezahlung nach Bestätigung des PI und wir arrangieren die Produktion;
4- Ausgleich vor der Verladung oder nach Abschrift der Ladekarte.
