| Markenbezeichnung: | AWX |
| MOQ: | 10pcs |
| Verpackungsdetails: | carton |

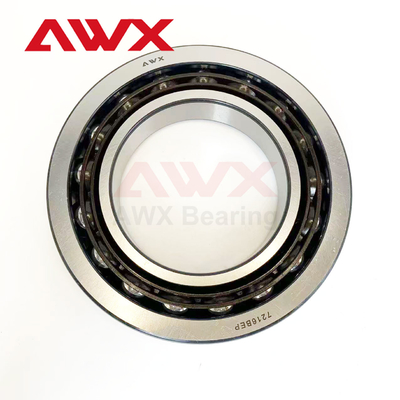

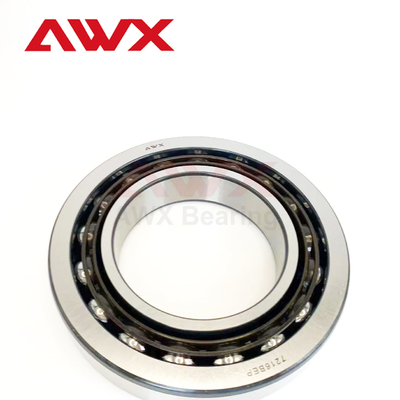

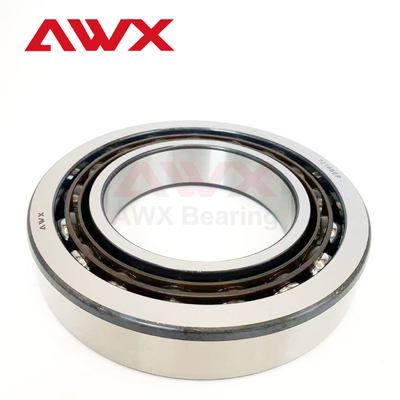

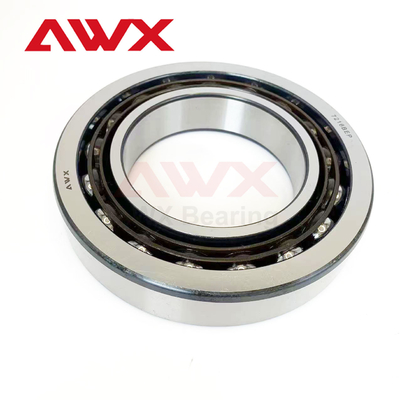

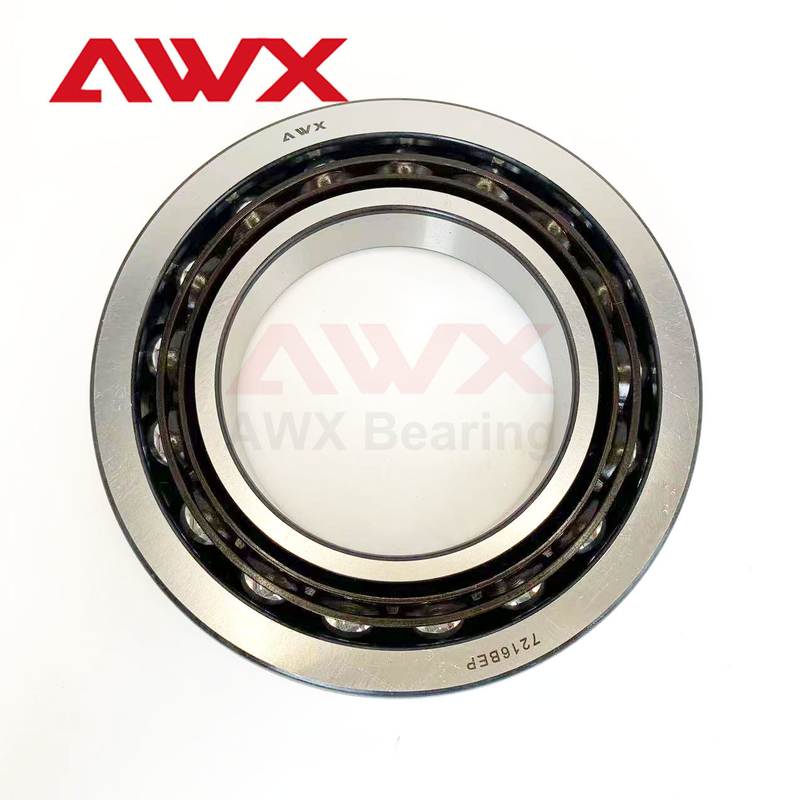

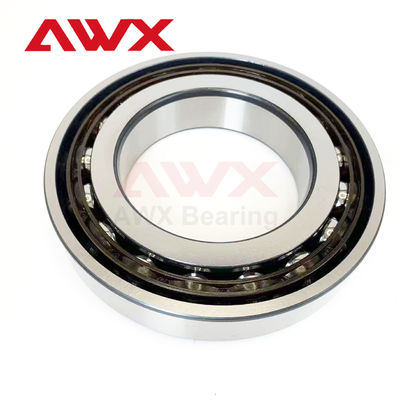

Winkelkontaktkugellager sind Walzlager, die gleichzeitig Radial- und Axallasten aushalten können.
Strukturelle Merkmale
Kontaktwinkel: Der innere und der äußere Ring haben einen spezifischen Kontaktwinkel. Je größer der Winkel, desto stärker ist die axiale Belastbarkeit.
Ein- und Doppelreihelager: Ein- und Doppelreihelager tragen einseitige Achsbelastungen und werden in der Regel in Paaren verwendet; Doppelreihelager können bidirektionale Belastungen aushalten.
Vorteile
Hochgeschwindigkeit: geeignet für den Hochgeschwindigkeitsbetrieb.
Hohe Präzision: bietet eine höhere Drehgenauigkeit und -steifigkeit.
Starke Belastbarkeit: kann gleichzeitig radiale und axiale Belastungen aushalten.
| Benennung | (mm) | (KN) | (rpm) | Gewicht | |||||
| Hauptabmessungen | Grundlastkennwerte | Geschwindigkeitsbegrenzung | |||||||
| d | D | B | Dynamische Belastung | Statische Belastung | Fettschmierung | Ölschmierung | Masse ((Kg) | ||
| 7800C | - | 10 | 19 | 5 | - | - | - | - | 0.005 |
| 7000C | - | 26 | 8 | 4.9 | 2.1 | 24000 | 32000 | 0.019 | |
| 7000 AC | - | 26 | 8 | 4.7 | 2.1 | 24000 | 32000 | 0.019 | |
| 7200C | - | 30 | 9 | 5.8 | 2.9 | 22000 | 28000 | 0.032 | |
| 7200AC | - | 30 | 9 | 5.5 | 2.8 | 22000 | 28000 | 0.032 | |
| 7200B | 7200AA | 30 | 9 | 5.3 | 2.7 | 19000 | 27000 | 0.03 | |
| 7300C | - | 35 | 11 | 9.8 | 4.6 | 18000 | 26000 | 0.053 | |
| 7300AC | - | 35 | 11 | 9.5 | 4.4 | 18000 | 26000 | 0.053 | |
| 7801C | - | 12 | 21 | 5 | - | - | - | - | 0.006 |
| 7901C | - | 24 | 6 | 3.3 | 1.8 | 28000 | 36000 | 0.011 | |
| 7901AC | - | 24 | 6 | 3.2 | 1.7 | 28000 | 36000 | 0.011 | |
| 7001C | - | 28 | 8 | 5.4 | 2.6 | 22000 | 28000 | 0.021 | |
| 7001AC | - | 28 | 8 | 5.1 | 2.4 | 22000 | 28000 | 0.021 | |
| 7201C | - | 32 | 10 | 7.9 | 3.8 | 20000 | 25000 | 0.037 | |
| 7201AC | - | 32 | 10 | 7.6 | 3.6 | 20000 | 25000 | 0.037 | |
| 7201B | 7201AA | 32 | 10 | 6.9 | 3.2 | 18000 | 24000 | 0.036 | |
| 7301C | - | 37 | 12 | 11.8 | 5.6 | 17000 | 24000 | 0.06 | |
| 7301AC | - | 37 | 12 | 11.5 | 5.4 | 17000 | 24000 | 0.06 | |
| 7301B | 7301AA | 37 | 12 | 10.5 | 4.9 | 16000 | 22000 | 0.06 | |
| 7802C | - | 15 | 24 | 5 | - | - | - | - | 0.007 |
| 7902C | - | 28 | 7 | 4.7 | 2.6 | 24000 | 32000 | 0.015 | |
| 7902AC | - | 28 | 7 | 4.5 | 2.5 | 24000 | 32000 | 0.015 | |
| 7002C | - | 32 | 9 | 6.2 | 3.3 | 19000 | 25000 | 0.03 | |
| 7002AC | - | 32 | 9 | 5.9 | 3.2 | 19000 | 25000 | 0.03 | |
| 7202C | - | 35 | 11 | 9.2 | 4.9 | 17000 | 22000 | 0.045 | |
| 7202AC | - | 35 | 11 | 8.9 | 4.8 | 17000 | 22000 | 0.045 | |
| 7202B | 7202AA | 35 | 11 | 7.9 | 4.2 | 16000 | 22000 | 0.045 | |
| 7302C | - | 42 | 13 | 13.2 | 6.7 | 15000 | 21000 | 0.084 | |
| 7302AC | - | 42 | 13 | 12.5 | 6.2 | 15000 | 21000 | 0.084 | |
| 7302B | 7302AA | 42 | 13 | 12.4 | 6.5 | 14000 | 19000 | 0.08 | |
Tragfähigkeit:Winkelkontaktkugellager haben eine hohe Radial- und Achslastkapazität, vor allem wenn sie großen Achslastbelastungen ausgesetzt sind, sind ihre Vorteile deutlicher.Der Berührungswinkel des Lagers bestimmt seine Tragfähigkeit und den Einsatzbereich.
Kontaktwinkel:Eine der Merkmale von Winkelballlagern besteht darin, daß zwischen dem Ball und den inneren und äußeren Ringen ein bestimmter Kontaktwinkel besteht, der gewöhnlich 15°, 25°, 30° usw. beträgt.Je größer der Kontaktwinkel, je stärker die axiale Belastungskapazität.
Anpassungsfähig an hohe Belastungen:Winkelkontaktkugellager werden in der Regel in Anwendungen verwendet, die sowohl radiale als auch axiale Belastungen aushalten müssen.
Bei hohen Geschwindigkeiten:Winkelkontaktkugellager verwenden kugelförmige Walzelemente, die einen relativ geringen Reibungswiderstand aufweisen und bei höheren Geschwindigkeiten arbeiten können.
Einzel- und Doppelreihen:Einfachreihen-Winkelballlager widerstehen in der Regel axialen Belastungen in einer Richtung, während doppelreihen-Winkelballlager axialen Belastungen in beiden Richtungen standhalten.Bei Anwendungen, die eine höhere Lastkapazität erfordern, sind Doppelreihe typen üblich.
Vorladung:Winkelkontaktkugellager werden häufig vorbelastet, um die Steifheit und Belastbarkeit zu verbessern.
Flexible Anwendung:Winkelförmige Kontaktkugellager können mit verschiedenen Winkeln und Strukturen konfiguriert werden, um sich an unterschiedliche Arbeitsumgebungen und Lastanforderungen anzupassen.
Anwendungsbereiche von Kugellagern für Winkelkontakt:
Werkzeugmaschinenindustrie
Winkelkontaktkugellager werden häufig in Werkzeugmaschinenspindeln, Servomotoren und Präzisionsgeräten verwendet.Sie werden hauptsächlich verwendet, um gemischte radiale und axiale Belastungen zu tragen, um die Anforderungen an hohe Präzision und hohe Geschwindigkeit zu erfüllen.
Automobilindustrie
Winkelkontaktkugellager können in Hochlast- und hochpräzisen Getriebesystemen in Automobilknotenpunkten, Antriebswellen, Lenksystemen und Motoren verwendet werden.Vor allem bei leistungsstarken Fahrzeugbewegungsbauteilen und Elektrofahrzeugen.
Luft- und Raumfahrt
Winkelkontaktkugellager werden häufig in verschiedenen Schlüsselkomponenten von Flugzeugmotoren und Flugzeugen verwendet.Winkelförmige Kugellager können extrem hohen Geschwindigkeiten standhalten und eine stabile Unterstützung bieten.
Elektrowerkzeuge
Winkelkontaktkugellager werden in Elektrowerkzeugen wie elektrischen Bohrmaschinen, Schleifmaschinen, Rasenmähern usw. weit verbreitet und helfen Werkzeugen, einen reibungslosen Betrieb und eine effiziente Stromübertragung zu gewährleisten.
Windenergieerzeugung
Die Drehteile in Windkraftanlagen erfordern hochpräzise Lager, die die axiale und radiale Belastung des Ventilators wirksam tragen und einen stabilen Betrieb gewährleisten.
Eisenbahn und Verkehr
Winkelförmige Kontaktkugellager spielen eine wichtige Rolle in den Antriebssystemen von Eisenbahnlokomotiven und -fahrzeugen sowie in den Hochgeschwindigkeitsfahrteilen von Verkehrsfahrzeugen.Unterstützung bei hohen Belastungen und Verbesserung der Übertragungsleistung.
Präzisionsinstrumente und medizinische Ausrüstung
Präzisionsgeräte wie optische Geräte, Laserscanner und Drehteile in medizinischen Geräten erfordern sehr präzise Lager.Winkelkontaktkugellager können eine hohe Steifigkeit und geringe Reibungsmerkmale bieten, um eine hohe Präzision der Ausrüstung zu gewährleisten.
Roboter und Automatisierungsausrüstung
Winkelkontaktkugellager werden in der Automatisierungsgeräte und Robotergelenke weit verbreitet.Winkelförmige Kugellager bieten eine ideale Lösung.
Elektronische Ausrüstung und Motoren
In Elektromotoren, Servomotoren und anderen rotierenden Geräten werden Winkelkontaktkugellager eingesetzt, um Radial- und Achsbelastungen zu widerstehen und einen hohen Wirkungsgrad und eine lange Lebensdauer der Geräte zu erhalten.
Produktbezeichnung: Winkelkontaktkugellager
Beschreibung: Hochwertiges Winkel-Kugellager für verschiedene industrielle Anwendungen.
Paket beinhaltet: 1 x Winkelkontaktkugellager
Versanddetails: Dieses Produkt wird sorgfältig verpackt, um eine sichere Lieferung zu gewährleisten.
F: Welche Marke trägt das Winkelkontaktballlager?
A: Die Marke AWX.
F: Wo wird das Winkelkontaktkugellager hergestellt?
A: Das Produkt wird in China hergestellt.
F: Kommt das Winkelkontaktkugellager mit Zertifizierungen?
A: Ja, das Produkt ist CE/ISO-zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für das Winkelkontaktballlager?
A: Die Mindestbestellung beträgt 10 Stück.
F: Wie wird das Winkelkontaktkugellager zur Lieferung verpackt?
A: Das Produkt ist in Kartons verpackt.
F: Welche Lieferzeit hat das Winkelkontaktkugellager?
A: Die Lieferzeit beträgt 7 Tage.
F: Wie hoch ist die Versorgungsfähigkeit des Winkelkontaktkugellagers?
A: Die Lieferkapazität beträgt 1000000.
|
|
