| Markenbezeichnung: | AWX |
| MOQ: | 10pcs |
| Verpackungsdetails: | carton |

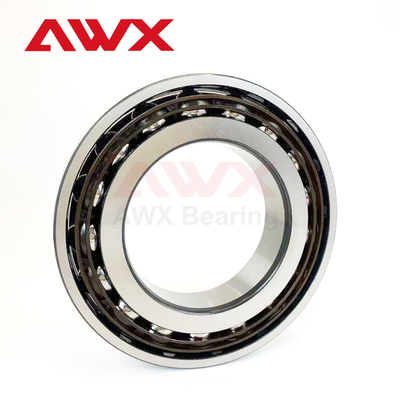

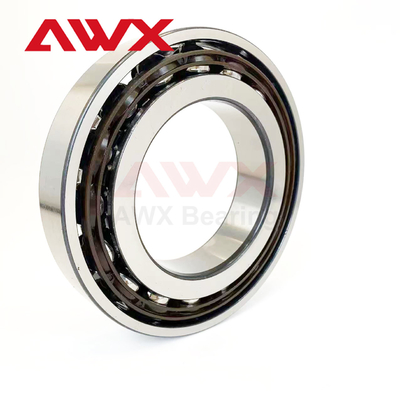

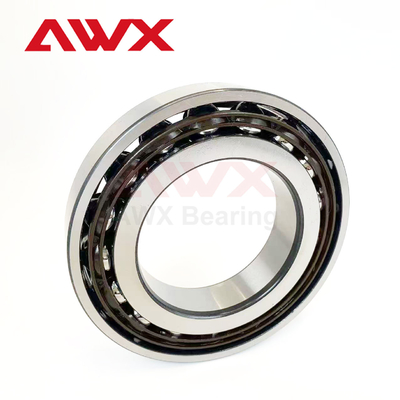

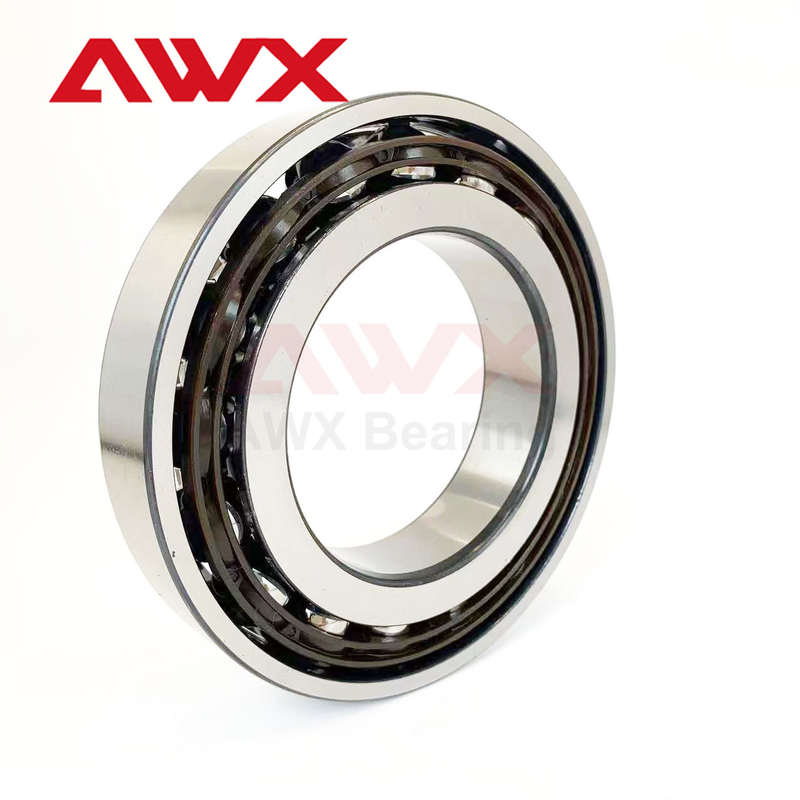

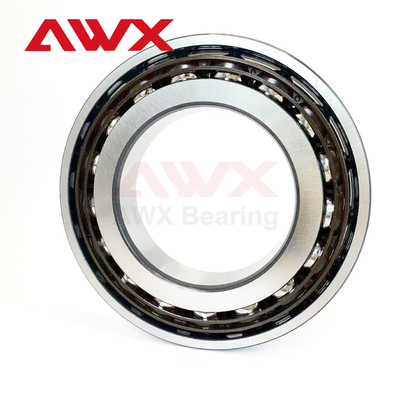

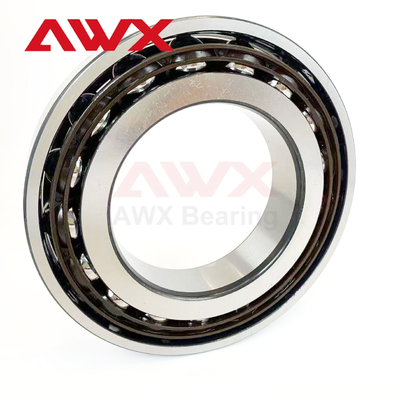

Ein Winkelballlager ist ein Walzlager, das gleichzeitig radiale und axiale Belastungen tragen kann und für den Hochgeschwindigkeitsbetrieb geeignet ist.Die inneren und äußeren Ring-Rennstrecken sind in einem bestimmten WinkelDer Kontaktwinkel ist der Kernkonstruktionsparameter und bestimmt die axiale Tragfähigkeit des Lagers.
Struktur und Zusammensetzung
Innen- und Außenringe: Die Rennwege sind in einem bestimmten Winkel, so dass das Lager kombinierte Belastungen aushalten kann.
Rollelement (Stahlkugel): Rollen zwischen den inneren und äußeren Ringen zur Übertragung von Lasten.
Halter (Käfig): Trennt die Walzelemente, verringert Reibung und Verschleiß und leitet die Bewegung der Walzelemente.
| Benennung | (mm) | (KN) | (rpm) | Gewicht | |||||
| Hauptabmessungen | Grundlastkennwerte | Geschwindigkeitsbegrenzung | |||||||
| d | D | B | Dynamische Belastung | Statische Belastung | Fettschmierung | Ölschmierung | Masse ((Kg) | ||
| 7800C | - | 10 | 19 | 5 | - | - | - | - | 0.005 |
| 7000C | - | 26 | 8 | 4.9 | 2.1 | 24000 | 32000 | 0.019 | |
| 7000 AC | - | 26 | 8 | 4.7 | 2.1 | 24000 | 32000 | 0.019 | |
| 7200C | - | 30 | 9 | 5.8 | 2.9 | 22000 | 28000 | 0.032 | |
| 7200AC | - | 30 | 9 | 5.5 | 2.8 | 22000 | 28000 | 0.032 | |
| 7200B | 7200AA | 30 | 9 | 5.3 | 2.7 | 19000 | 27000 | 0.03 | |
| 7300C | - | 35 | 11 | 9.8 | 4.6 | 18000 | 26000 | 0.053 | |
| 7300AC | - | 35 | 11 | 9.5 | 4.4 | 18000 | 26000 | 0.053 | |
| 7801C | - | 12 | 21 | 5 | - | - | - | - | 0.006 |
| 7901C | - | 24 | 6 | 3.3 | 1.8 | 28000 | 36000 | 0.011 | |
| 7901AC | - | 24 | 6 | 3.2 | 1.7 | 28000 | 36000 | 0.011 | |
| 7001C | - | 28 | 8 | 5.4 | 2.6 | 22000 | 28000 | 0.021 | |
| 7001AC | - | 28 | 8 | 5.1 | 2.4 | 22000 | 28000 | 0.021 | |
| 7201C | - | 32 | 10 | 7.9 | 3.8 | 20000 | 25000 | 0.037 | |
| 7201AC | - | 32 | 10 | 7.6 | 3.6 | 20000 | 25000 | 0.037 | |
| 7201B | 7201AA | 32 | 10 | 6.9 | 3.2 | 18000 | 24000 | 0.036 | |
| 7301C | - | 37 | 12 | 11.8 | 5.6 | 17000 | 24000 | 0.06 | |
| 7301AC | - | 37 | 12 | 11.5 | 5.4 | 17000 | 24000 | 0.06 | |
| 7301B | 7301AA | 37 | 12 | 10.5 | 4.9 | 16000 | 22000 | 0.06 | |
| 7802C | - | 15 | 24 | 5 | - | - | - | - | 0.007 |
| 7902C | - | 28 | 7 | 4.7 | 2.6 | 24000 | 32000 | 0.015 | |
| 7902AC | - | 28 | 7 | 4.5 | 2.5 | 24000 | 32000 | 0.015 | |
| 7002C | - | 32 | 9 | 6.2 | 3.3 | 19000 | 25000 | 0.03 | |
| 7002AC | - | 32 | 9 | 5.9 | 3.2 | 19000 | 25000 | 0.03 | |
| 7202C | - | 35 | 11 | 9.2 | 4.9 | 17000 | 22000 | 0.045 | |
| 7202AC | - | 35 | 11 | 8.9 | 4.8 | 17000 | 22000 | 0.045 | |
| 7202B | 7202AA | 35 | 11 | 7.9 | 4.2 | 16000 | 22000 | 0.045 | |
| 7302C | - | 42 | 13 | 13.2 | 6.7 | 15000 | 21000 | 0.084 | |
| 7302AC | - | 42 | 13 | 12.5 | 6.2 | 15000 | 21000 | 0.084 | |
| 7302B | 7302AA | 42 | 13 | 12.4 | 6.5 | 14000 | 19000 | 0.08 | |
Tragfähigkeit: Winkelkontaktkugellager haben eine hohe radiale und axiale Belastbarkeit, insbesondere bei großen axialen Belastungen sind ihre Vorteile offensichtlicher.Der Berührungswinkel des Lagers bestimmt seine Tragfähigkeit und den Einsatzbereich.
Kontaktwinkel: Ein Merkmal von Winkel-Kugellagern besteht darin, dass ein bestimmter Kontaktwinkel zwischen dem Kugel und den inneren und äußeren Ringen besteht, der in der Regel 15°, 25°, 30° usw. beträgt..Je größer der Berührungswinkel, desto stärker ist die axiale Belastbarkeit.
Anpassungsfähig an hohe Belastungen: Winkelkontaktkugellager werden in der Regel in Anwendungen verwendet, die sowohl radiale als auch axiale Belastungen aushalten müssen.,und so weiter.
Hohe Geschwindigkeiten standhalten: Die Winkel-Kugellager verwenden kugelförmige Walzteile, die einen relativ geringen Reibungswiderstand aufweisen und mit höheren Geschwindigkeiten arbeiten können.
Ein- und Doppelreihe: Einreihewinkelkontaktkugellager widerstehen normalerweise axialen Belastungen in einer Richtung.während doppelreie Winkel-Kugellager axiale Belastungen in beiden Richtungen aushalten können.Doppelreihe sind in Anwendungen, die eine höhere Tragfähigkeit erfordern, üblich.
Vorbelastung: Winkelkontaktkugellager werden häufig vorbelastet, um die Steifheit und Belastbarkeit zu verbessern.
Flexible Anwendung: Winkelkontaktkugellager können mit verschiedenen Winkeln und Strukturen konfiguriert werden, um sich an unterschiedliche Arbeitsumgebungen und Lastanforderungen anzupassen.
Anwendungsbereiche von Kugellagern für Winkelkontakt:
Werkzeugmaschinenindustrie
Winkelkontaktkugellager werden häufig in Werkzeugmaschinenspindeln, Servomotoren und Präzisionsgeräten verwendet.Sie werden hauptsächlich verwendet, um gemischte radiale und axiale Belastungen zu tragen, um die Anforderungen an hohe Präzision und hohe Geschwindigkeit zu erfüllen.
Automobilindustrie
Winkelkontaktkugellager können in Hochlast- und hochpräzisen Getriebesystemen in Automobilknotenpunkten, Antriebswellen, Lenksystemen und Motoren eingesetzt werden.Vor allem bei leistungsstarken Fahrzeugbewegungsbauteilen und Elektrofahrzeugen.
Luft- und Raumfahrt
Winkelkontaktkugellager werden häufig in verschiedenen Schlüsselkomponenten von Flugzeugmotoren und Flugzeugen verwendet.Winkelförmige Kugellager können extrem hohen Geschwindigkeiten standhalten und eine stabile Unterstützung bieten.
Elektrowerkzeuge
Winkelkontaktkugellager werden in Elektrowerkzeugen wie elektrischen Bohrmaschinen, Schleifmaschinen, Rasenmähern usw. weit verbreitet und helfen Werkzeugen, einen reibungslosen Betrieb und eine effiziente Stromübertragung zu gewährleisten.
Windenergieerzeugung
Die Drehteile in Windkraftanlagen erfordern hochpräzise Lager, die die axiale und radiale Belastung des Ventilators wirksam tragen und einen stabilen Betrieb gewährleisten.
Eisenbahn und Verkehr
Winkelförmige Kontaktkugellager spielen eine wichtige Rolle in den Antriebssystemen von Eisenbahnlokomotiven und -fahrzeugen sowie in den Hochgeschwindigkeitsfahrteilen von Verkehrsfahrzeugen.Unterstützung bei hohen Belastungen und Verbesserung der Übertragungsleistung.
Präzisionsinstrumente und medizinische Ausrüstung
Präzisionsgeräte wie optische Geräte, Laserscanner und Drehteile in medizinischen Geräten erfordern sehr präzise Lager.Winkelkontaktkugellager können eine hohe Steifigkeit und geringe Reibungsmerkmale bieten, um eine hohe Präzision der Ausrüstung zu gewährleisten.
Roboter und Automatisierungsausrüstung
Winkelkontaktkugellager werden in der Automatisierungsgeräte und Robotergelenke weit verbreitet.Winkelförmige Kugellager bieten eine ideale Lösung.
Elektronische Ausrüstung und Motoren
In Elektromotoren, Servomotoren und anderen rotierenden Geräten werden winkelförmige Kontaktkugellager verwendet, um radiale und axiale Belastungen zu widerstehen und eine hohe Effizienz und eine lange Lebensdauer der Geräte zu erhalten.
Verpackung und Versand:
Dieses Winkelkontaktkugellager ist sorgfältig verpackt, um seine Sicherheit während des Transports zu gewährleisten.Die Packung ist mit den Produktdaten versehen, sodass sie leicht zu identifizieren sind..
Für den Versand verwenden wir zuverlässige Kurierdienste, um das Produkt an Ihre Haustür zu liefern.
F: Wie ist der Markenname dieses Winkelkontaktkugellagers?
A: Der Markenname dieses Produkts ist AWX.
F: Wo wird dieses Winkelkontakt Kugellager hergestellt?
A: Dieses Produkt wird in China hergestellt.
F: Welche Zertifizierungen hat dieses Winkelkontaktkugellager?
A: Dieses Produkt ist CE/ISO-zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für dieses Winkelkontaktkugellager?
A: Die Mindestbestellmenge für dieses Produkt beträgt 10 Stück.
F: Wie wird dieses Winkelkontaktkugellager zum Versand verpackt?
A: Dieses Produkt ist in Kartons für den Versand verpackt.
F: Wie lange dauert die Lieferzeit für dieses Winkelkontaktkugellager?
A: Die Lieferzeit für dieses Produkt beträgt 7 Tage.
F: Wie hoch ist die Versorgungsfähigkeit dieses Winkelkontaktballlagers?
A: Die Lieferkapazität für dieses Produkt beträgt 1000000 Einheiten.
|
|
